1.產品介紹
CQ型不銹鋼磁力驅動泵（即磁力泵），是上海連泉磁力泵廠應用現代磁學原理，利用永磁鐵的磁力傳動實現扭矩的無接觸傳遞的新型泵，以靜密封取代動密封，從而實現了無泄漏輸送介質的目的，徹底解決了其它泵機械密封無法避免的跑冒、滴漏之弊端。是一種全密封、無泄漏、無污染、安全防爆、高效節能的新型化工用泵，創造“無泄漏車間”、“無泄漏工廠”實現安全、文明生產。

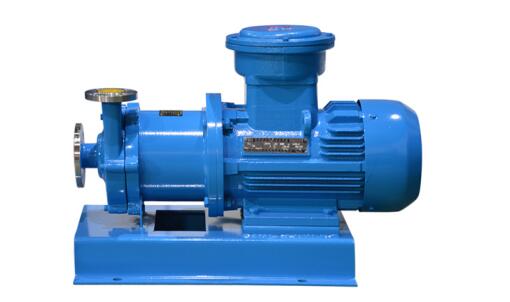

2. 產品圖片
3. 應用范圍
CQ型不銹鋼磁力驅動泵廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位。抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏，易燃，易爆液體的抽送。
性能范圍：設計壓力：0.6MPa、流量：1.2-50m3/h、揚程：8-50m、功率：0.18-22KW
適用溫度：-30-100℃、采用風冷結構可達150-160℃
選裝配件：固定底板、防空轉裝置、泄漏監控裝置、測溫裝置
注意事項：當介質比重大于1.3g/cm3,時訂貨時應說明，磁力泵禁止空運轉、禁止輸送含有顆粒或有結晶的介質。
4.產品特點
CQ型不銹鋼磁力驅動泵選用耐腐蝕的不銹鋼，鋼玉陶瓷、四氟石墨等材料制造，因此它具有良好的抗腐蝕性能，并可以使輸送介質免受污染。磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便。

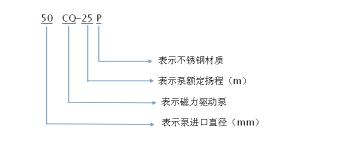

5.型號意義
6.規格參數
|
型號 |
口徑 |
揚程
（m）
|
流量
（L/min）
|
電機功率
（KW）
|
轉速
（r/min）
|
電壓
（V）
|
材 質 |
||
|
進口 （mm） |
出口 |
||||||||
|
14CQ-5P |
14 |
10 |
5 |
20 |
0.18 |
2800 |
220/380 |
不
銹
鋼
|
|
|
16CQ-8P |
16 |
12 |
8 |
30 |
0.18 |
2800 |
220/380 |
||
|
20CQ-12P |
20 |
12 |
12 |
50 |
0.37 |
2800 |
220/380 |
||
|
25CQ-15P |
25 |
20 |
15 |
110 |
1.1 |
2800 |
380 |
||
|
32CQ-15P |
32 |
25 |
15 |
110 |
1.1 |
2800 |
380 |
||
|
32CQ-25P |
32 |
25 |
25 |
90 |
1.1 |
2800 |
380 |
||
|
40CQ-20P |
40 |
32 |
20 |
180 |
2.2 |
2800 |
380 |
||
|
40CQ-32P |
40 |
32 |
32 |
200 |
4 |
2800 |
380 |
||
|
40CQ-20 |
40 |
32 |
20 |
180 |
2.2 |
2800 |
380 |
||
|
50CQ-25 |
50 |
40 |
25 |
240 |
4 |
2800 |
380 |
||
|
50CQ-32 |
50 |
40 |
32 |
220 |
4 |
2800 |
380 |
||
|
65CQ-32 |
65 |
50 |
32 |
450 |
5.5 |
2800 |
380 |
||
注：1.選型過程中如果參數與表中有差異的，本廠可通過技術改進選型。
2.以上電機功率配置對應介質密度為1g/cm3。如密度變大對應加大電機功率。
3.特殊工況介質如需選型請來電咨詢021-62987392
7.安裝方式
(1)泵要安裝并固定在穩定的基礎上，最好底座與基礎之間鋪設緩沖墊。保證泵在開機時不會影響管路的震動。且泵不受其它機械震動的影響。
(2)安裝管路時需注意泵的進出口管路不能做力在泵上，需要配有相應的支撐。
(3)泵在倒灌工況下安裝時需要在泵的進出口管路上安裝閥門，最好能安裝管道補償器。泵在吸上工況下時需要在泵的進口裝底閥、出口安裝閥門。
（4）泵在安裝過程中預留足夠的檢修空間，以方便后期設備的維護。
8.注意事項
（1）在使用泵之前，應該對泵的各個緊固件進行檢查。
（2）泵在運轉過程中的旋轉方向應該要跟要求符合的。
（3）泵腔充滿液體方可開機，切勿干燒空轉。
（4）常規磁力泵嚴禁輸送含顆粒的介質。
（5）有何疑問請來電咨詢021-62987392
9.常見問題
（1）泵不出水，檢查泵是否反轉以及進水管道漏氣。
（2）流量不足可能吸入管徑太小，或者密封環嚴重磨損。
（3）揚程過低檢查轉速是否變慢，或者流量過大。
（4）其它問題請來電咨詢021-62987392
10.使用需知
（1）因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空轉，同時避免在工作中途停電后在啟動時所造成的空轉運轉。
（2）被輸送介質中，若含有固體顆粒，泵入口要加過濾網；如含有鐵磁質微粒，需加磁性過濾器。
（3）輸送易結晶的介質請采用永球公司生產的保溫夾套型襯氟磁力泵。在二次開機前，需確保物料保溫正常。
（4）裝配內磁轉子對準外磁轉子軸向定位時，由于磁吸力，用戶應采取適當?shù)木彌_措施，以免卡、夾手指。
（5）在工作過程中，如發現有不正常的聲音或其它故障時，需立即停機檢查，待排除故障后方可繼續運轉。
（6）長期停機不使用時，應切斷電源，泵內沖洗干凈。進出口封閉好，以防顆粒進入泵腔。
（7）更多使用細節請來電咨詢021-62987392
11.故障排除
|
故障形式 |
產生原因 |
排除方法 |
|
泵不出水 |
|
|
|
流量不足 |
|
|
|
揚程過低 |
|
|
|
噪音太大 |
|
|
|
漏 液 |
〇型密封圈損壞 |
更換〇型密封圈 |
