1.產品介紹

YPS雙吸中開泵（雙吸泵、中開泵）是我公司根據市場需要，在廣泛吸收國內外同類產品先進技術基礎上，自行研制開發的第四代中開式雙吸泵新產品，其顯著特點是型譜完善，模型優秀性能好，結構新穎又可靠，維護方便壽命高。我公司目前生產的YPS型泵有40種型號，340個基本規格。泵通過使用原型葉輪和改進葉輪及其切割，型譜飽滿寬廣，使用效率高，在型譜范圍內，可提供恰當滿足用戶所需要的任意流量揚程工作點的水泵。

產品經過精心制造和質量控制，達到國內領先水平。本系列泵符合ISO2548C,GB3216C標準。

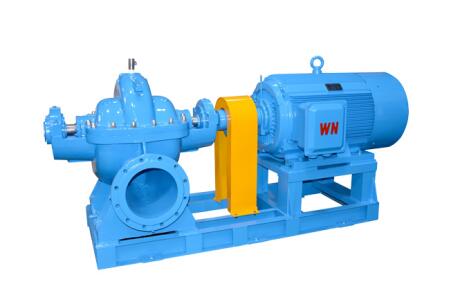

2.產品圖片

3.應用范圍

YPS雙吸中開泵（雙吸泵、中開泵）廣泛適用于城市給排水、城鎮供水；集中供熱系統給排水；鋼鐵冶金企業、石油煉化廠、造紙廠、油田、熱電廠、機場建設、化纖廠、紡織廠、糖廠、化工廠、電站的給排水；工廠、礦山的消防系統給排水、空調系統供水；農田排澇灌溉及各種水利工程。

4.產品特點

（1）YPS雙吸中開泵（雙吸泵、中開泵）的吸入口與吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水、排出管路及電動機（或其他動機）。從驅動端向泵的方向看，水泵均為順時針方向旋轉，根據需要也可生產為逆時針方向旋轉，訂貨時應特殊提出。

（2）YPS雙吸中開泵（雙吸泵、中開泵）的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。

（3）葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。葉輪的軸向力利用其葉片的對稱布置達到平衡，殘余軸向力則由軸端的軸承承受。

（4）泵軸由兩個單列向心球軸承或四個向心推力球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油或稀油潤滑。

（5）水泵通過彈性套柱銷聯軸器由電動機直接驅動。

（6）軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣進入泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽或外部的不封管部件流入填料腔，起水封作用。

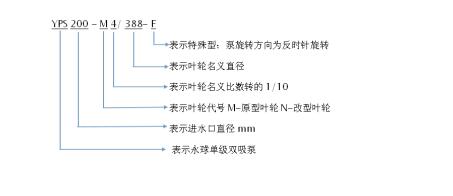

5.型號意義

6.性能參數

泵型號	流量 (m3/h)	揚程H	轉速 (r/min)	功率 (KW)		效率 η	必需氣蝕余量 (m)	葉輪外徑 (mm)	重量泵/底座 (kg)
泵型號	流量 (m3/h)	揚程H	轉速 (r/min)	軸	電動機	效率 η	必需氣蝕余量 (m)	葉輪外徑 (mm)	重量泵/底座 (kg)
150YPS78	126 160 198	84 78 70	2950	45.3	55	75	3.5	245	158/112
150YPS78A	112 144 180	67 62 55		33.8	45	72	3.5	223	158/95
150YPS50	130 160 220	52 50 40		27.3	37	80	3.9	206	147/112
150YPS50A	116 144 180	44 40 35		21	30	75		185	147/95
150YPS50B	103 133 160	38 36 32		18.6	22	70			147/80
200YPS95	183 280 324	103 95 85		91.7	125	79.2	5.3	282	240/-
200YPS95A	198 270 310	94 87 80		85.3	110	75		270
200YPS95B	245	72		64.9	75	74		250
200YPS63	216 280 351	69 63 50		58.3	75	82.7	5.4	235	187/135
200YPS63A	180 270 324	54.5 46 37.5		45.1	55	75		210	187/124
200YPS42	216 280 342	48 42 35		38.1	45	842		204	219/180
200YPS42A	198 270 310	43 36 31		33.1	37	80		193	219/180
250YPS65	360 485 612	71 65 56	1450	109	132	78.6	3	450	518/-
250YPS65A	338 468 540	60 54 50		89.4	110	77	3	400	518/-
250YPS39	360 485 612	42.5 39 32.9		61.5	75	83.6	32	367	400/240
250YPS39A	324 468 576	35.5 30.5 25		49.3	55	79	32	328	400/233
250YPS24	360 485 576	27 24 19		36.9	45	85.8	3.5	285	400/233
250YPS24A	342 414 482	22.2 20.3 17.4		27.6	37	83	3.5	265	370/201
250YPS14	360 485 576	17.5 14 11		21.5	30	85.8	3.8	245	305/225
250YPS14A+	320 432 504	13.7 11 8.6		15.8	18.5	82	3.8	214	305/215
300YPS90	590 790 936	93 90 82		243	300	79.6	4	530	840/-
300YPS90A	576 756 918	86 78 70		217	260	74		500
300YPS90B	540 720 900	72 67 57		180	220	73		470
300YPS58	576 790 972	65 58 50		148	180	84.2	4.4	445	599/-
300YPS58A	529 720 893	55 49 42		119	160	81		419
300YPS58B	504 684 835	47.2 43 37		100	132	80		394
300YPS32	612 790 900	36 32 28		79.2	90	86.8	4.6	348	709/-
300YPS32A	551 720 810	31 26 24		60.7	75	84	4.6	318	709/-
300YPS19	612 790 935	22 19 14		47	55	86.8	5.2	290	434/485
300S19A	504 720 829	20 16 13		39.2	45	80	5.2	260	434/490
300S12	612 790 900	14.5 12 10		30.4	37	84.8	5.5	251	413/243
300S12A	522 684 792	11.8108.7		23.9	30	78	5.5	200	413/237
350S75	972 1260 1440	80 75 65		303	356	85.2	5.8	503	1200/-
350S75A	900 1170 1332	70 65 56		247	280	84	5.8	470	1200/-

泵型號	流量 (m3/h)	揚程H	轉速 (r/min)	功率 (KW)		效率 η	必需氣蝕余量 (m)	葉輪外徑 (mm)	重量泵/底座 (kg)
泵型號	流量 (m3/h)	揚程H	轉速 (r/min)	軸	電動機	效率 η	必需氣蝕余量 (m)	葉輪外徑 (mm)	重量泵/底座 (kg)
350YPS75B	900 1080 1224	59 55 47.5	1450	197	220	82	5.8	443	1200/-
350YPS44	828 1260 1476	50 44 37		173	220	87.5	6.3	406	11051/-
350YPS44A	972 1116 1332	41 36 30		131	160	84	6.3	370	11051/-
350YPS26	864 1260 1440	32 26 22		102	132	87.5	6.7	340	672/-
350YPS26A	972 1116 1296	26 21.5 16.5		78.8	90	83	6.7	310	672/-
350YPS16	864 1260 1440	20 16 13.4		64.5	75	85.3	7.1	290	632/-
350YPS16A	972 1044 1260	16 13.4 10		48.8	55	78	7.1	250	632/-
500YPS98	864 2020 2340	14 98 79	970	678	800	79.5	6	860	4300/-
500YPS98A	1620 1872 2170	96 83 67		540	630	78.5		800
500YPS98B	1500 1746 2020	86 74 59		452	560	78		745
500YPS59	1400 2020 2340	68 59 47		391	450	83		675	2700/-
500YPS59A	1620 1872 2170	57 49 39		333	400	75		630
500YPS59B	1500 1746 2020	46 40 32		257	315	74		585
500YPS35	1400 2020 2340	40 35 28		219	280	88		530	2300/-
500YPS35A	1620 1746 2020	31 27 21		151	220	85		498	2300/-
50YP0S22	1400 2020 2340	24.5 22 19.4		144	182	84		460	2000/-
500YPS22A	1620 1746 2020	20 17 14		104	132	80		410
500YPS13	1400 2020 2340	15 13 10.4		862	110	83		390
600YPS75	1620 3170	75		727	800	89	7.5	782	4300/-
600YPS75A	2880	65		580	630	88		716	4300/-
600YPS47	3170 3500	56 47 38		465	560	88		626	3800/-
600YPS32	2500 3170 3960	37 32 20		314	380	88		540	2500/-
600YPS32A	2520 2880 3600	31.5 27 20		246	280	86		500
600YPS32B	2304 2628	22		187	240	84		480
600YPS22	3170	22		216	250	88	7	485
600YPS22A	2880	18		161	215	87	7	440
800YPS75	4320 6330 7200	84.5 75 67	730	1405	1600	92	8	990	8300/-
800YPS48	3600 5070 6200	55 48.5 43	585	752	1000	89	5.2	990	8300/-
800YPS29	4300 5400 5760	32 29 27	730	472	570	90	8	716	6000/-
800YPS29A	3960 5000 5400	29 26 23.7	730	393.5	440	90	7	680	6000/-
800YPS29B	3600 4700 5000	23.7 20 17.5	730	284.5	320	90	6.2	625	6000/-
800YPS29C	3600 4300 4680	22.3 18.6 17	585	242	280	90	5	716	6000/-
800YPS29D	3240 4000 4300	18.7 16.5 15	585	200	230	90	4.5	680	6000/-
800YPS29E	2880 3800 3960	15.6 13 11.5	585	151.2	185	89	4	625	6000/-

性能范圍

流量：38～3975m3/H

揚程：6-200m

轉 速：990r/min,1480r/min和2960r/min

電壓：380V,6KV或10KV

進口直徑：150-600mm

溫度范圍：液體最高溫度≤80℃（-120℃）。環境溫度一般≤40℃；

最高工作壓力（進口壓力+泵送壓力）：1.0MPa(Hsp≤75m)或1.6MPa(Hsp﹥75m);

特殊配置可分別達到1.6MPa或2.5MPa

注：具體參數選型請來電咨詢0577-67981666。

7.安裝方式

(1)安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。

(2)安裝時管道重量不應加在水泵上，以免使泵變形。

（3）安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。

（4）為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。

（5）泵的安裝高度，管路的長度、直徑、流速應符合計算，力求減少不必要是損失。

8.注意事項

（1）泵用于吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象。

（2）定期檢查聯軸器的同心度

（3）進口管道必須充滿液體，禁止泵在汽蝕狀態下長期運行。

（4）如長期停止使用，應將泵拆卸清洗上油，包裝保管。

9.常見問題

（1）水泵不吸水，有可能是注入水泵的水不夠；水管與儀表漏氣。

（2）水泵流量不足有可能是水泵淤塞，葉輪磨損，轉速不足等原因。

（3）水泵功率過大有可能是超過額定流量使用；葉輪損壞。

（4）雜音震動有可能是管路支撐不穩，液體混有氣體，軸承損壞等原因。

10.使用需知

（1）定期檢查泵的性能（如流量、揚程、振動等）而且做好記錄。維修的項目和每次維修間隔時間取決泵的工作條件和泵的運行狀況。

（2）泵進行長期運行后，由于機械磨損，使機組噪音及震動增大時，應停車檢查，必要時更換易損件，

（3）禁止泵在大流量運行時，電機超電流長期運行。

（4）泵輸送介質不能含有空氣或氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。

（5）泵的吸入管盡量縮短，管路直徑應大于或等于泵的吸入口的直徑，泵的吸入管路的彎曲半徑應做的盡量大。

（7）YPS型單級雙吸中開泵更多使用細節請來電咨詢021-62987392.
